Расстояние между канализационными колодцами | Проектирование колодцев
Канализационные колодцы предназначены для строительства наружных безнапорных систем канализации, а именно — осмотр и обслуживание систем канализации, размещение специального оборудования. Согласно СП 32.13330.2018 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» присоединения и повороты на коллекторах следует предусматривать в колодцах.
При проектировании сетей определяется конфигурация колодцев и расстояние между канализационными колодцами. Интервал между колодцами определяется прежде всего на основании данных о диаметре трубопровода. Чем больше диаметр трубы, тем больше может быть расстояние между колодцами.
Cмотровые колодцы на самотечных канализационных сетях всех систем надлежит предусматривать СП 32.13330.2012 Канализация. Наружные сети и сооружения. В местах присоединений; в местах изменения направления, уклонов и диаметров трубопроводов; на прямых участках на расстояниях в зависимости от диаметра труб.
Минимальное расстояние между канализационными колодцами в зависимости от диаметра трубопровода: 150 мм минимальное расстояние составляет 35 м, а для труб диаметром 450-600 мм – 50-75 м.
| Диаметр трубопровода | Расстояние между канализационными колодцами |
| 150 мм | 35 м |
| 200-450 мм | 50 м |
| 500-600 мм | 75 м |
| 700-900 мм | 100 м |
| 1000-1400 мм | 150 м |
| 1500-2000 мм | 200 м |
| свыше 2000 | 250-300 м |
При проектировании сетей определяется диаметр трубопроводов, конфигурация колодцев и расстояние между канализационными колодцами. Обычно, на стадии проекта с учетом диаметра и уклона трубопровода рассчитываются интервалы между колодцами.
Размеры в плане колодцев или камер на канализационных сетях подлежит принимать в зависимости от трубы наибольшего диаметра: на трубопроводах диаметром до 600 мм - длину и ширину 1000 мм; на трубопроводах диаметром 700 мм и более - длину 400 мм, ширину 500 мм. Диаметры круглых колодцев следует принимать на трубопроводах диаметрами: до 600 мм - 1000 мм, 700 мм - 1200 мм, 800-1000 мм - от 1400 до 2000 мм, от 1200 мм и более - 2000 мм.
Типы канализационных колодцев
Принято выделять следующие основные типы пластиковых колодцев: смотровые, перепадные, поворотные. Мы предлагаем продукцию следующего назначения:- Смотровые, или инспекционные пластиковые колодцы. Устанавливаются в дождевых и хозяйственно-бытовых канализационных сетях в местах поворота, изменения диаметра.

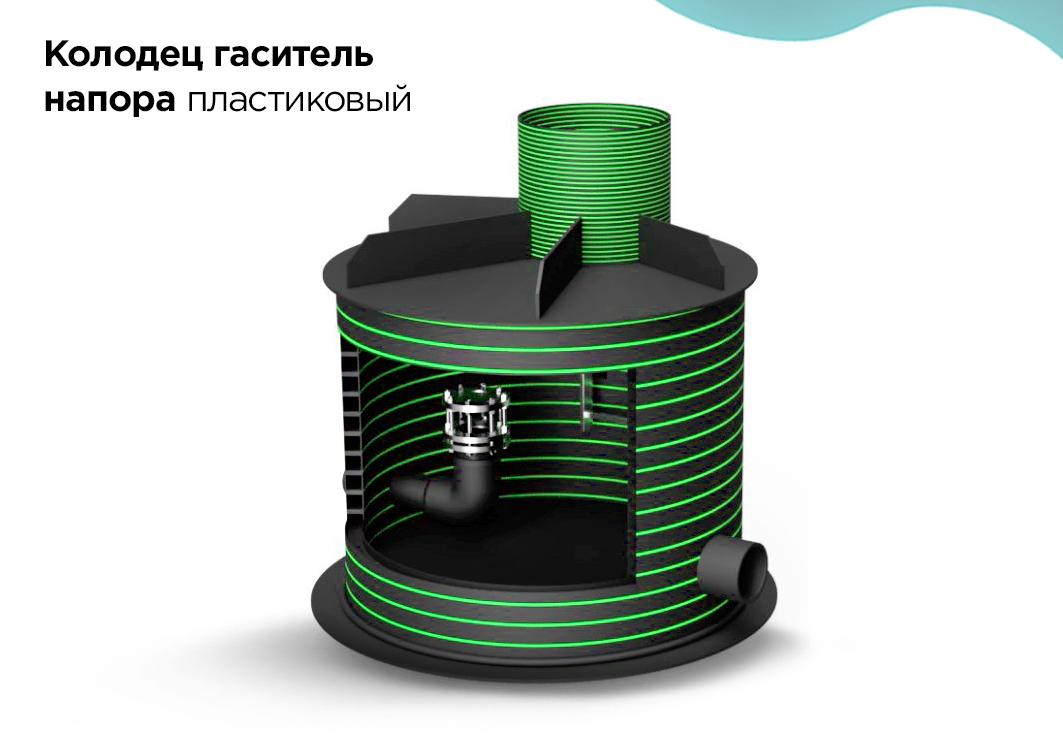

- Перепадные колодцы используются для изменения глубины залегания коммуникаций, предотвращения высоких скоростей потока, а также во избежание пересечений с другими канализационными сетями.
- Поворотные колодцы монтируются в местах изменения геометрии трубопровода. В таких колодцах может быть размещено дополнительное оборудование.

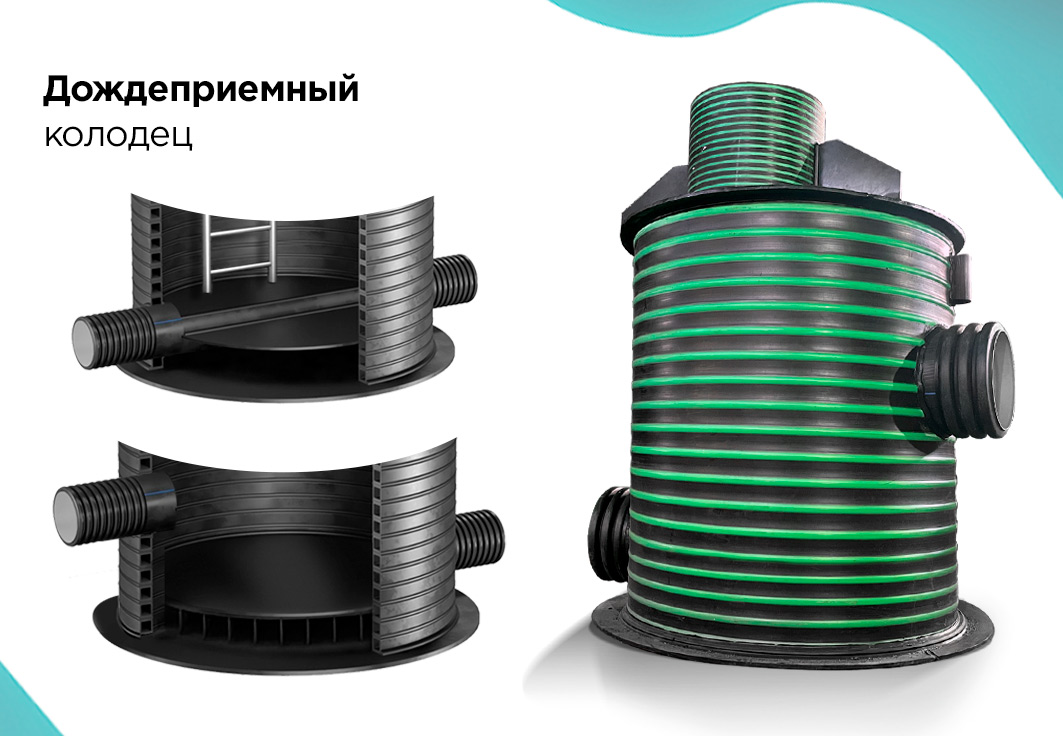

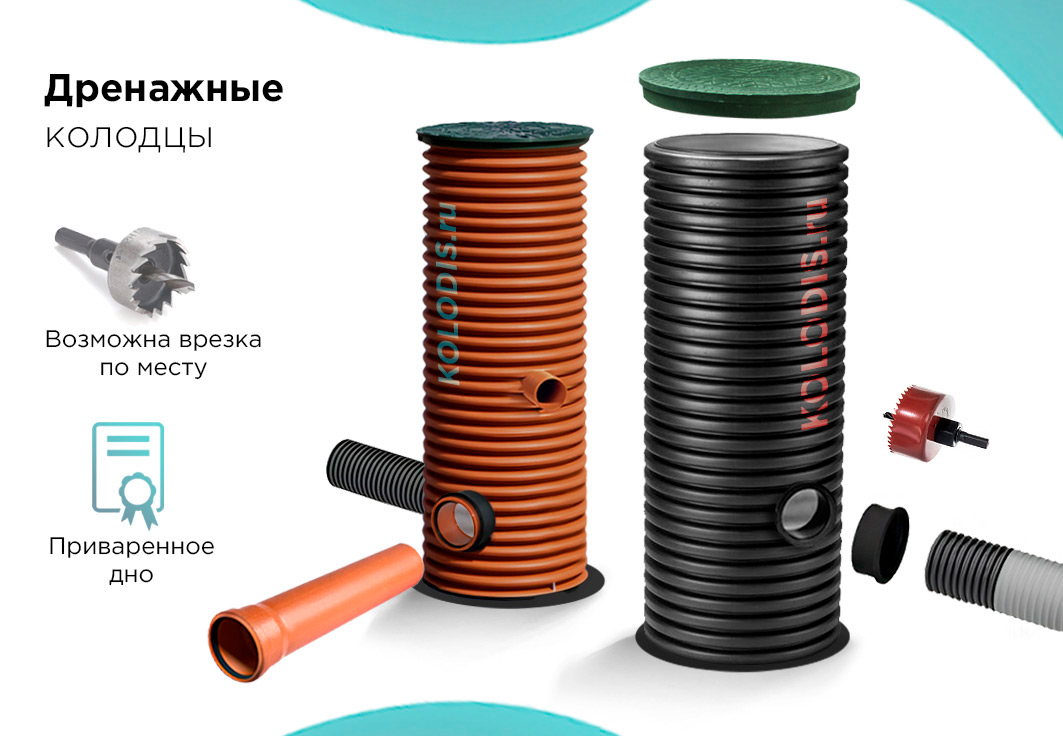

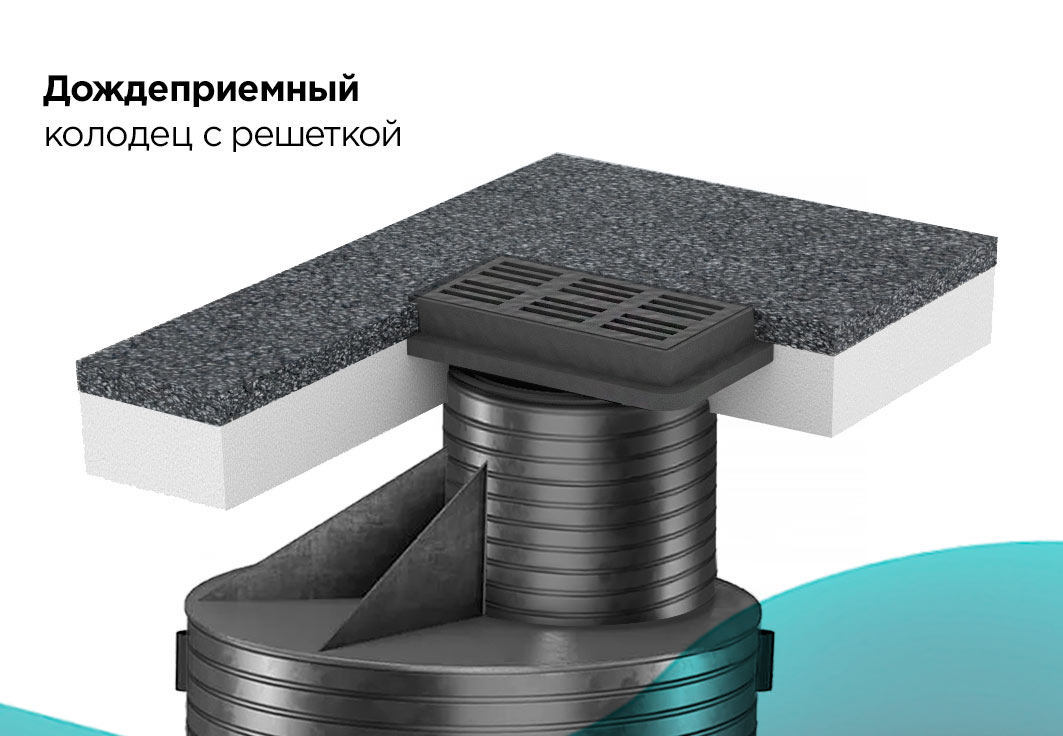

Пластиковые канализационные колодцы мы изготавливаем из спиральновитой или гофрированное полиэтиленовой трубы высокой кольцевой жесткости, что помогает противостоять нагрузке грунта. Глубины заложения полиэтиленовых колодцев рассчитываются с помощью специального программного обеспечения индивидуально в зависимости от наличия и уровня грунтовых вод, свойств грунта, степени уплотнения обратной засыпки, транспортных нагрузок и пр.
Проектирование поворотных канализационных колодцев
В Своде правил 32.13330.2012 «Канализация. Наружные сети и сооружения» нет точных требований по расстоянию между канализационными колодцами, указано требование размещения поворотных колодцев в местах изгибов трассы.
Радиус кривой поворота лотка канализационного колодца необходимо принимать не менее диаметра трубы, на коллекторах диаметром 1200 мм и более – не менее 5 диаметров с установкой смотровых колодцев в начале и конце кривой.
Угол между присоединяемой и отводящей трубой должен быть не менее 90°. При присоединении с перепадом допускается любой угол между присоединяемым и отводящим трубопроводами. Соединения трубопроводов разных диаметров в колодцах следует предусматривать по шелыгам труб. При обосновании, допускается соединение труб по расчетному уровню воды.
Наименьшую глубину заложения канализационных трубопроводов необходимо определять теплотехническим расчетом или принимать на основании опыта эксплуатации сетей в данном районе. При отсутствии данных минимальную глубину заложения лотка трубопровода допускается принимать для труб диаметром до 500 мм - 0,3 м, а для труб большего диаметра - 0,5 м менее большей глубины проникания в грунт нулевой температуры, но не менее 0,7 м до верха трубы, считая от поверхности земли или планировки (во избежание повреждения наземным транспортом).
